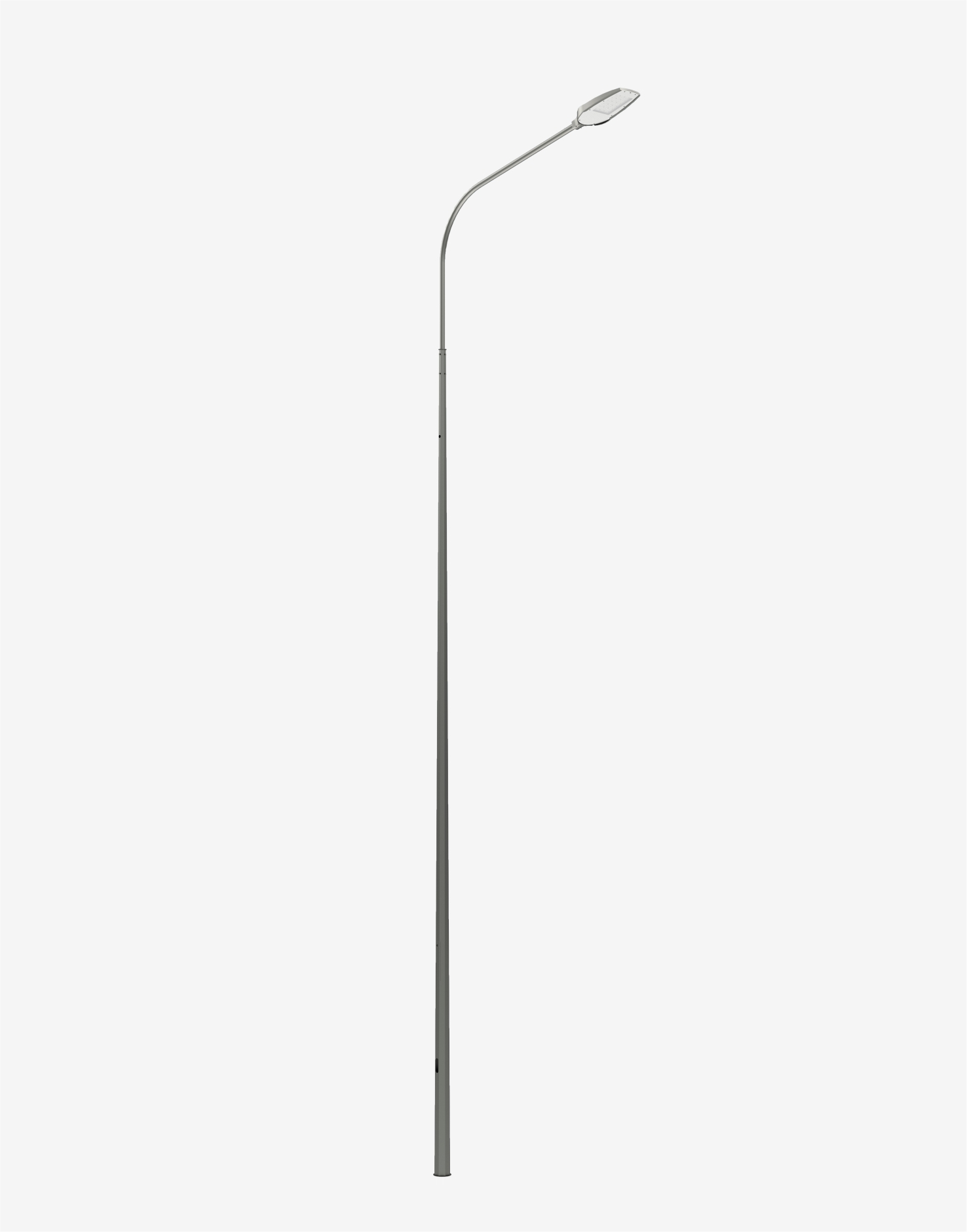

Опора металлическая граненая коническая прямостоечная ОМГКП (НПГ, МНО-ПГ)

Опора металлическая граненая коническая прямостоечная (ОМГКП), также имеет название НПГ, МНО-ПГ.

Опора устанавливается в грунт, в заранее подготовленный котлован. После выравнивания основание опоры заливается бетоном. Подвод питания в опору осуществляется подземным способом. Для ввода кабеля предусмотрен лючок в подземной части опоры.

Изделие изготавливается из высококачественного листового проката, методом гибки с последующей проваркой продольного шва по всей длине опоры. Защита от коррозии осуществляется методом горячего цинкования. Опора может быть покрашена в любой цвет палитры RAL по желанию заказчика.

По запросу возможно изготовление опоры с индивидуальными техническими характеристиками и размерами.

ОПЦИИ ОПОРЫ ОМГКП

  • Опора ОМГК с болтами в верхней части
    Болты
  • Опора ОМГК со скрытыми гайками
    Скрытые
    гайки
  • Опора ОМГК с патрубком в верхней части
    Патрубок
  • Опора ОМГК без отверстий для крепежа
    Без отверстий
    для крепежа
  • Опора ОМГК с верхним фланцем
    Верхний
    фланец
  • Опора ОМГК без лючка
    Без лючка
  • Окраска опоры ОМГК по палитре RAL
    Окраска
    по палитре RAL

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОПОР

Расчет параметров фундаментного блока производится исходя из климатических условий, ветрового района эксплуатации и параметров грунта. Для расчёта необходима услуга проектной организации. Закладные детали фундамента заказываются отдельно.


Приведенная таблица носит справочный характер. При размещении заказа указывайте ветровой район (СП 20.13330.2016) и климатическое исполнения (ГОСТ 16350) в бланке технического задания.


ООО «Металлек» оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия, кроме того, вес изделия, указанный в таблице, является расчетным, и согласно требованиям ГОСТ 19903-2015 и ГОСТ 10704-91, допускается отклонение фактического веса от расчетного.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

ОМГКП Наименование опоры -10 Высота опоры /12 Общая высота опоры с учётом подземной части (70) Верхний диаметр -02 Обустройство люка:
— 01 люк
— 02 люка
— 03 люка
-ГЦ Покрытие:
ГЦ — горячий цинк
ГЦ+Л — горячий цинк + лакокрасочное покрытие
