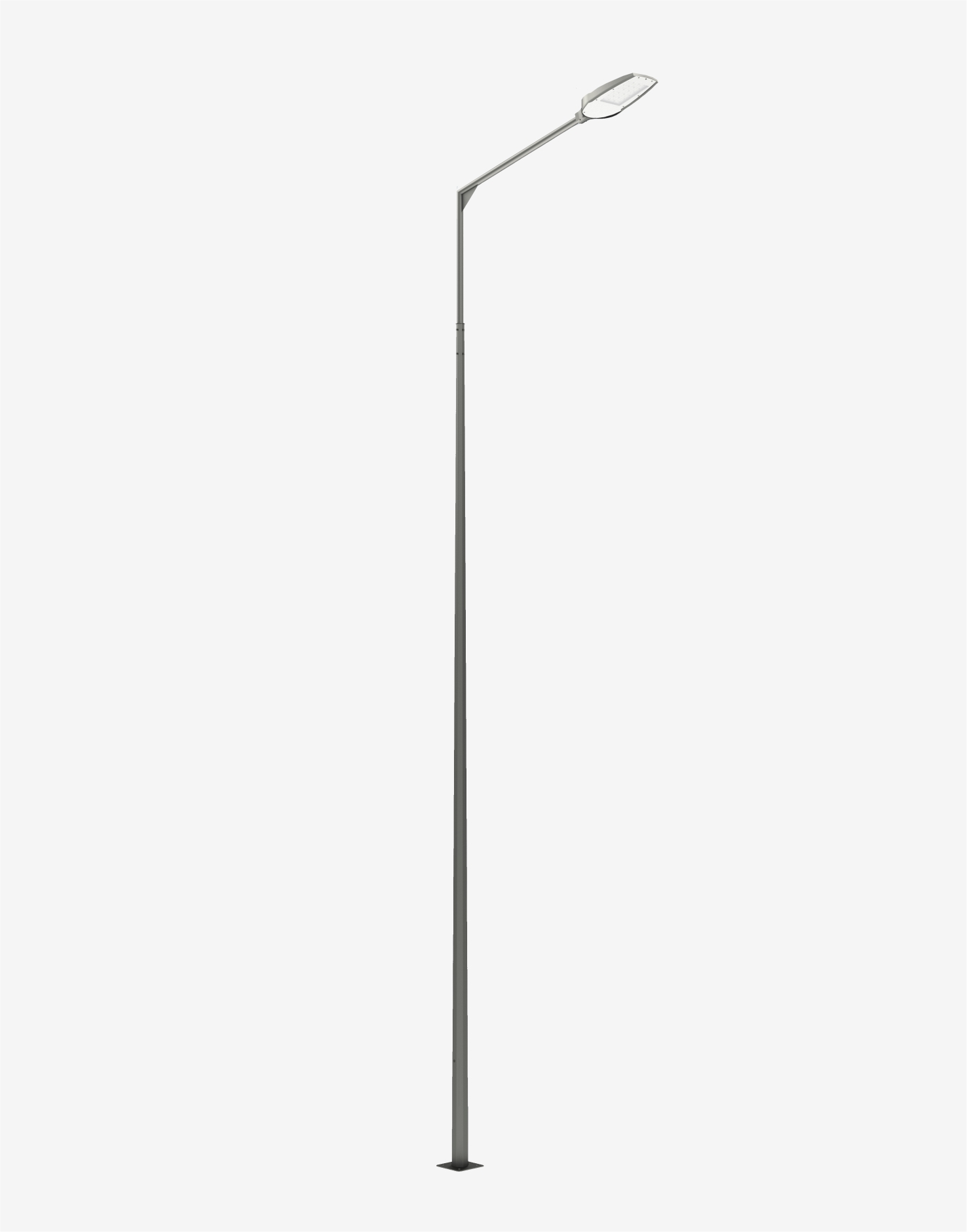

Опора металлическая граненая коническая ОМГК (НФГ, ОГК) с фланцевым креплением

Опора металлическая граненая коническая (ОМГК), также имеет название НФГ, МНО-ФГ, ОГК.

Опора устанавливается с помощью фланцевого соединения к закладной детали фундамента, подвод питания осуществляется подземным способом.

Изделие изготавливается из высококачественного листового проката, методом гибки с последующей проваркой продольного шва по всей длине опоры. Защита от коррозии осуществляется методом горячего цинкования. Опора может быть покрашена в любой цвет палитры RAL по желанию заказчика.

По запросу возможно изготовление опоры с индивидуальными техническими характеристиками и размерами.

ОПЦИИ ОПОРЫ ОМГК

Болты
Скрытые
гайки
Патрубок
Без отверстий
для крепежа
Верхний
фланец
Без лючка
Окраска
по палитре RAL

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОПОР

ОМГК-3(60)-02-гц; МТЛЕ 110.03.001; 3; 60; 102; 195; 150; 19; 22; Ф0; 4; ФМ-0,108-1,0-МЦ150-4-М16-Б ОМГК-4(60)-02-гц; МТЛЕ 110.04.001; 4; 60; 110; 195; 150; 19; 29; Ф0; 4; ФМ-0,108-1,0-МЦ150-4-М16-Б ОМГК-5(60)-02-гц; МТЛЕ 110.05.001; 5; 60; 115; 195; 150; 19; 38; Ф0; 4; ФМ-0,108-1,2-МЦ150-4-М16-Б ОМГК-6(60)-02-гц; МТЛЕ 110.06.001; 6; 60; 128; 195; 150; 19; 47; Ф0; 4; ФМ-0,108-1,2-МЦ150-4-М16-Б ОМГК-7(60)-02-гц; МТЛЕ 110.07.001; 7; 60; 140; 295; 200; 23; 60; Ф0; 4; ФМ-0,133-1,5-МЦ200-4-М20-Б ОМГК-8(70)-02-гц; МТЛЕ 110.08.001; 8; 70; 150; 295; 200; 23; 74; Ф1; 4; ФМ-0,159-1,5-МЦ200-4-М20-Б ОМГК-9(70)л-02-гц; МТЛЕ 110.09.001; 9; 70; 160; 395; 300; 28; 96; Ф1; 4; ФМ-0,159-2,0-МЦ300-4-М24-Б ОМГК-9(70)-02-гц; МТЛЕ 110.09.002; 9; 70; 160; 395; 300; 28; 122; Ф1; 4; ФМ-0,159-2,0-МЦ300-4-М24-Б ОМГК-9(100)-02-гц; МТЛЕ 110.09.101; 9; 100; 200; 395; 300; 28; 160; Ф2; 4; ФМ-0,219-2,0-МЦ300-4-М24-Б ОМГК-10(70)л-02-гц; МТЛЕ 110.10.001; 10; 70; 160; 395; 300; 28; 109; Ф1; 4; ФМ-0,159-2,0-МЦ300-4-М24-Б ОМГК-10(70)-02-гц; МТЛЕ 110.10.002; 10; 70; 160; 395; 300; 28; 141; Ф1; 4; ФМ-0,159-2,0-МЦ300-4-М24-Б ОМГК-10(75)-02-гц; МТЛЕ 110.10.101; 10; 75; 180; 395; 300; 28; 150; Ф1; 4; ФМ-0,219-2,0-МЦ300-4-М24-Б ОМГК-10(100)-02-гц; МТЛЕ 110.10.201; 10; 100; 200; 395; 300; 28; 176; Ф2; 4; ФМ-0,219-2,0-МЦ300-4-М24-Б ОМГК-11(75)-02-гц; МТЛЕ 110.11.001; 11; 75; 200; 395; 300; 35; 177; Ф1; 4; ФМ-0,219-2,0-МЦ300-4-М30-Б ОМГК-12(90)-02-гц; МТЛЕ 110.12.001; 12; 90; 200; 395; 300; 35; 202; Ф2; 4; ФМ-0,219-2,0-МЦ300-4-М30-Б ОМГК-14(100)-02-гц; МТЛЕ 110.14.001; 14; 100; 260; 495; 400; 42; 325; Ф2; 4; ФМ-0,273-3,0-МЦ400-4-М36-Б ОМГК-16(100)-02-гц; МТЛЕ 110.16.001; 16; 100; 300; 495; 400; 42; 400; Ф2; 4; ФМ-0,325-3,0-МЦ400-4-М36-Б

Расчет параметров фундаментного блока производится исходя из климатических условий, ветрового района эксплуатации и параметров грунта. Для расчёта необходима услуга проектной организации. Закладные детали фундамента заказываются отдельно.

Приведенная таблица носит справочный характер. При размещении заказа указывайте ветровой район (СП 20.13330.2016) и климатическое исполнения (ГОСТ 16350) в бланке технического задания.

ООО «Металлек» оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия, кроме того, вес изделия, указанный в таблице, является расчетным, и согласно требованиям ГОСТ 19903-2015 и ГОСТ 10704-91, допускается отклонение фактического веса от расчетного.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

ОМГК Наименование опоры -6 Высота опоры (60) Верхний диаметр -02 Обустройство люка:
— 01 люк
— 02 люка
— 03 люка -ГЦ Покрытие:
ГЦ — горячий цинк
ГЦ+Л — горячий цинк + лакокрасочное покрытие
