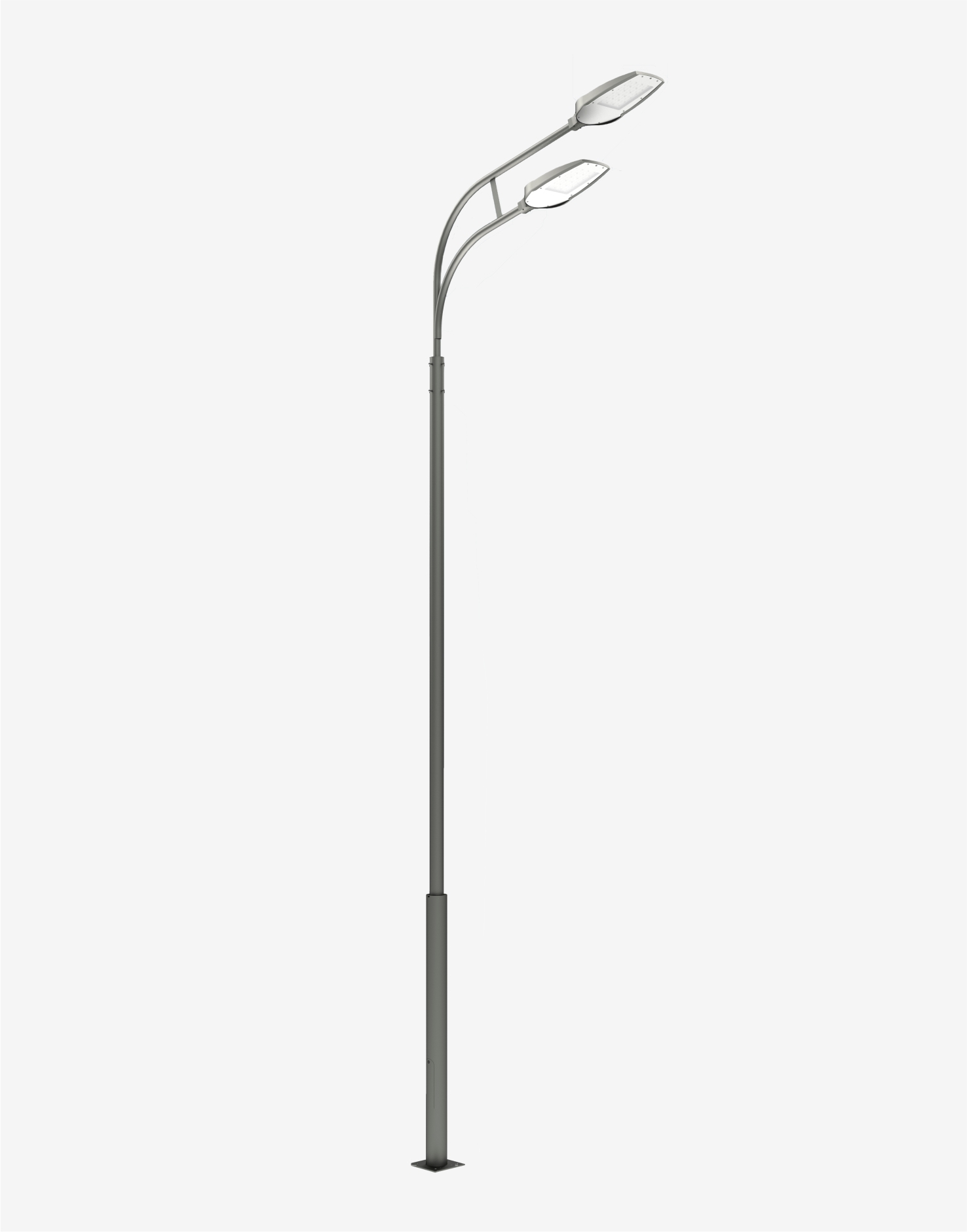

Трубчатая фланцевая опора освещения ОМФ (НФ, МНД-Ф) производства завода Металлек

Опора металлическая фланцевая (ОМФ), также имеет название НФ, МНД-Ф, ОТ. Это трубчатая несиловая опора освещения из одной, двух или более труб различных диаметров. Размер каждой секции, её диаметр и общая длина стойки определяются исходя из нагрузок, действующих на опору.

Опоры изготавливаются из высококачественного трубного проката по ГОСТ. Защита от коррозии осуществляется методом горячего цинкования. Опора может быть покрашена в любой цвет палитры RAL по желанию заказчика.

Опора устанавливается с помощью фланцевого соединения к закладной детали фундамента. Подвод питания осуществляется подземным способом через ревизионные окна закладного элемента.

Производство — завод «Металлек» в Республике Татарстан, офис продаж — в Казани. По запросу возможно изготовление опоры с индивидуальными техническими характеристиками и размерами.

ОПЦИИ ОПОРЫ ОМФ

  • Трубчатая фланцевая опора ОМФ с болтами в верхней части
    Болты
  • Трубчатая фланцевая опора ОМФ со скрытыми гайками
    Скрытые
    гайки
  • Трубчатая фланцевая опора ОМФ с патрубком в верхней части
    Патрубок
  • Трубчатая фланцевая опора ОМФ без отверстий для крепежа
    Без отверстий
    для крепежа
  • Трубчатая фланцевая опора ОМФ с верхним фланцем
    Верхний
    фланец
  • Трубчатая фланцевая опора ОМФ с бонками
    Бонки
  • Трубчатая фланцевая опора ОМФ без лючка
    Без лючка
  • Окраска трубчатой фланцевой опоры ОМФ по палитре RAL
    Окраска
    по палитре RAL

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОПОР

Технические характеристики трубчатых фланцевых опор освещения ОМФ производства завода «Металлек»: высота, диаметры секций, размеры фланца, крепёж, масса и рекомендованная закладная деталь фундамента
Наименование Код изделия Высота опоры, м (H) Диаметр нижней секции, мм (D1) Диаметр средней секции, мм (D2) Диаметр верхней секции, мм (D3) Размер фланца, мм (◻А) Межосевое расстояние, мм (◻Б) Диаметр отверстия крепежа, мм (ød) Масса опоры, кг Установочное место кронштейна Количество отверстий во фланце, шт Рекомендованная ЗДФ
ОМФ-3(76)-02-гц МТЛЕ 310.03.001310876—1951501928Ф14ФМ-0,108-1,0-МЦ150-4-М16-Б
ОМФ-4(76)-02-гц МТЛЕ 310.04.001410876—1951501936Ф14ФМ-0,108-1,0-МЦ150-4-М16-Б
ОМФ-5(76)-02-гц МТЛЕ 310.05.001510876—1951501944Ф14ФМ-0,108-1,2-МЦ150-4-М16-Б
ОМФ-6(76)-02-гц МТЛЕ 310.06.0016159108762952002382Ф14ФМ-0,159-1,2-МЦ200-4-М20-Б
ОМФ-7(76)-02-гц МТЛЕ 310.07.00171591087629520023108Ф14ФМ-0,159-1,5-МЦ200-4-М20-Б
ОМФ-8(76)-02-гц МТЛЕ 310.08.00181591087629520023118Ф14ФМ-0,159-1,5-МЦ200-4-М20-Б
ОМФ-9(76)-02-гц МТЛЕ 310.09.00191591087639530028149Ф14ФМ-0,159-2,0-МЦ300-4-М24-Б
ОМФ-10(76)-02-гц МТЛЕ 310.10.001101591087639530028175Ф14ФМ-0,159-2,0-МЦ300-4-М24-Б
ОМФ-12(108)-02-гц МТЛЕ 310.12.0011216813310839530035187Ф14ФМ-0,219-2,0-МЦ300-4-М30-Б
ОМФ-14(133)-02-гц МТЛЕ 310.14.0011421916813349540042385Ф34ФМ-0,219-3,0-МЦ400-4-М36-Б
ОМФ-16(133)-02-гц МТЛЕ 310.16.0011621916813349540042419Ф34ФМ-0,219-3,0-МЦ400-4-М36-Б

Расчет параметров фундаментного блока производится исходя из климатических условий, ветрового района эксплуатации и параметров грунта. Для расчёта необходима услуга проектной организации. Закладные детали фундамента заказываются отдельно.


Приведенная таблица носит справочный характер. При размещении заказа указывайте ветровой район (СП 20.13330.2016) и климатическое исполнения (ГОСТ 16350) в бланке технического задания.


ООО «Металлек» оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия, кроме того, вес изделия, указанный в таблице, является расчетным, и согласно требованиям ГОСТ 19903-2015 и ГОСТ 10704-91, допускается отклонение фактического веса от расчетного.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

ОМФ Наименование опоры -5 Высота опоры (76) Верхний диаметр -02 Обустройство люка:
— 01 люк
— 02 люка
— 03 люка
-ГЦ Покрытие:
ГЦ — горячий цинк
ГЦ+Л — горячий цинк + лакокрасочное покрытие

Пример маркировки трубчатой фланцевой опоры: ОМФ-5(76)-02-ГЦ. ОМФ — опора металлическая фланцевая; 5 — высота опоры, м; (76) — верхний диаметр, мм; 02 — количество люков (01, 02 или 03); ГЦ — покрытие горячим цинком, ГЦ+Л — горячий цинк и лакокрасочное покрытие.
