ОМККС Опора металлическая
круглоконическая складывающаяся

Несиловые

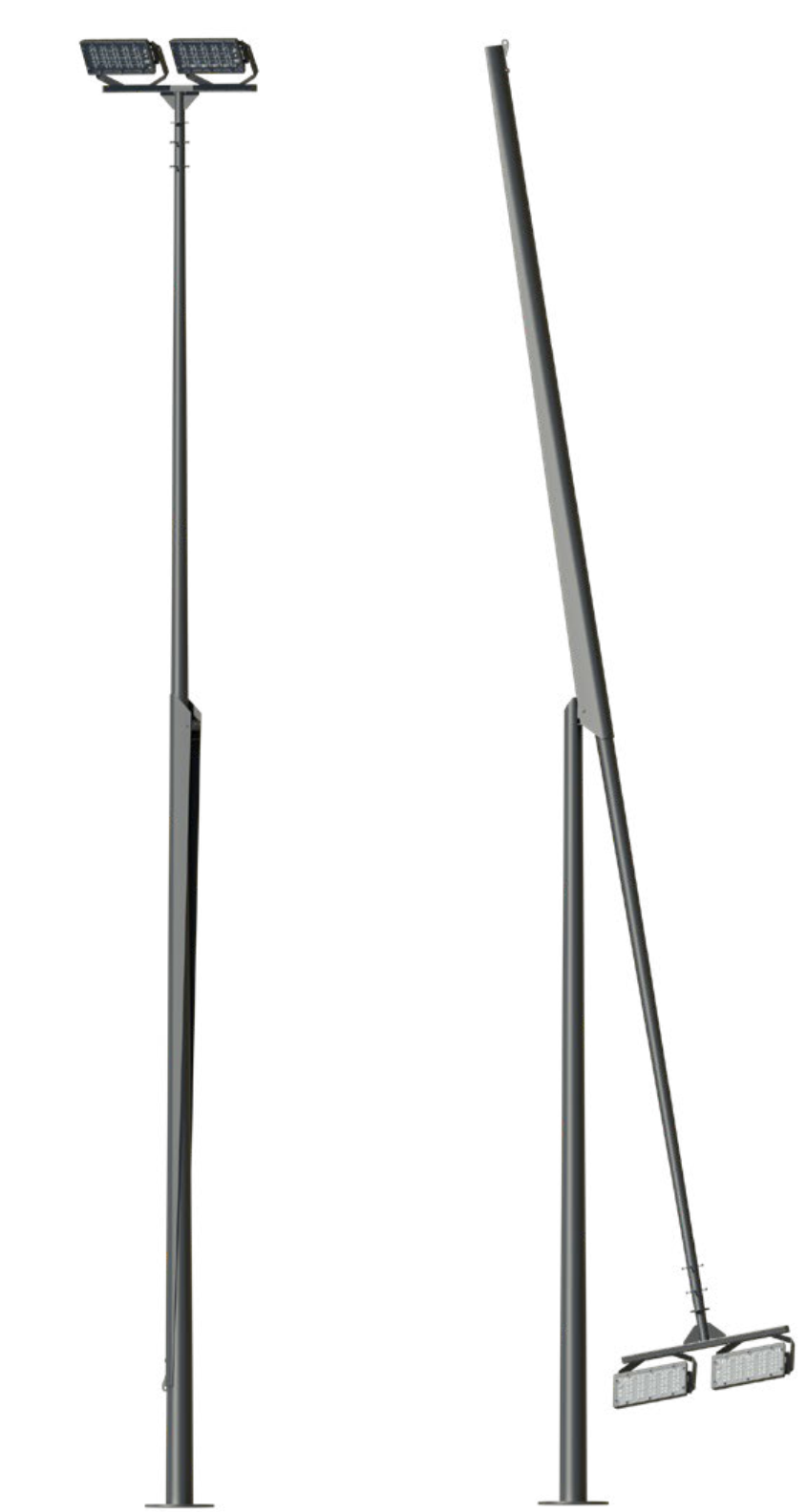

Складывающаяся круглоконическая опора освещения ОМККС (П-ФК) производства завода Металлек

Опора металлическая круглоконическая складывающаяся (ОМККС), также имеет название МНО-ФК, П-ФК. Опора состоит из двух частей, между которыми расположен шарнир: благодаря ему верхнюю часть можно опустить для обслуживания светильников и поднять обратно. Складные опоры освещения применяются там, где невозможно привлечь к обслуживанию автотехнику, вышки и подъёмники.

Система опускания и подъёма верхней части рассчитана на минимальное применение физических усилий без использования дополнительных механизмов и приспособлений.

Изделие изготавливается из высококачественного листового проката методом гибки с последующей автоматической проваркой продольного шва по всей длине ствола опоры. Защита от коррозии осуществляется методом горячего цинкования. Опора может быть покрашена в любой цвет палитры RAL по желанию заказчика.

Опора устанавливается с помощью фланцевого соединения к закладной детали фундамента, подвод питания осуществляется подземным способом.

Производство — завод «Металлек» в Республике Татарстан, офис продаж — в Казани. По запросу возможно изготовление опоры с индивидуальными техническими характеристиками и размерами.

ОПЦИИ ОПОРЫ ОМККС

  • Круглоконическая складывающаяся опора ОМККС с болтами в верхней части
    Болты
  • Круглоконическая складывающаяся опора ОМККС со скрытыми гайками
    Скрытые
    гайки
  • Круглоконическая складывающаяся опора ОМККС с патрубком в верхней части
    Патрубок
  • Круглоконическая складывающаяся опора ОМККС без отверстий для крепежа
    Без отверстий
    для крепежа
  • Круглоконическая складывающаяся опора ОМККС с верхним фланцем
    Верхний
    фланец
  • Круглоконическая складывающаяся опора ОМККС с бонками
    Бонки
  • Круглоконическая складывающаяся опора ОМККС с двумя лючками
    2 лючка
  • Круглоконическая складывающаяся опора ОМККС с тремя лючками
    3 лючка
  • Окраска круглоконической складывающейся опоры ОМККС по палитре RAL
    Окраска
    по палитре RAL

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОПОР

Технические характеристики круглоконических складывающихся опор освещения ОМККС (П-ФК) производства завода «Металлек»: высота, диаметры, размеры фланца, крепёж, масса и рекомендованная закладная деталь фундамента
Наименование Код изделия Высота опоры, м (H) Верхний диаметр, мм (Dв) Нижний диаметр, мм (Dн) Габаритный размер фланца, мм (øА/◻А) Межосевое расстояние, мм (øБ/◻Б) Диаметр отверстия крепежа, мм (ød) Масса опоры, кг Установочное место кронштейна Количество отверстий во фланце, шт Рекомендованная ЗДФ
ОМККС-5(60)-02-гц МТЛЕ 250.05.0015601221951501963Ф04ФМ-0,133-1,2-МЦ150-4-М16-Б
ОМККС-5(75)-02-гц МТЛЕ 250.05.1015751371951501977Ф14ФМ-0,133-1,2-МЦ150-4-М16-Б
ОМККС-6(60)-02-гц МТЛЕ 250.06.00166013419515019103Ф04ФМ-0,133-1,2-МЦ150-4-М16-Б
ОМККС-6(75)-02-гц МТЛЕ 250.06.10167514919515019121Ф14ФМ-0,159-1,2-МЦ150-4-М16-Б
ОМККС-7(60)-02-гц МТЛЕ 250.07.00176014629520024120Ф04ФМ-0,159-1,5-МЦ200-4-М20-Б
ОМККС-7(75)-02-гц МТЛЕ 250.07.10177516129520024142Ф14ФМ-0,159-1,5-МЦ200-4-М20-Б
ОМККС-8(70)-02-гц МТЛЕ 250.08.00187016829520024153Ф14ФМ-0,159-1,5-МЦ200-4-М20-Б
ОМККС-8(114)-02-гц МТЛЕ 250.09.101811421239530024220Ф24ФМ-0,219-1,5-МЦ300-4-М20-Б
ОМККС-9(60)-02-гц МТЛЕ 250.09.00196017039530028168Ф04ФМ-0,219-2,0-МЦ300-4-М24-Б
ОМККС-9(70)-02-гц МТЛЕ 250.09.10197018039530028179Ф14ФМ-0,219-2,0-МЦ300-4-М24-Б
ОМККС-9(102)-02-гц МТЛЕ 250.09.201910221239530028209Ф24ФМ-0,219-2,0-МЦ300-4-М24-Б
ОМККС-10(75)-02-гц МТЛЕ 250.10.001107519739530028216Ф14ФМ-0,219-2,0-МЦ300-4-М24-Б
ОМККС-10(90)-02-гц МТЛЕ 250.10.101109021239530028248Ф24ФМ-0,219-2,0-МЦ300-4-М24-Б
ОМККС-11(75)-02-гц МТЛЕ 250.11.001117520939530035240Ф14ФМ-0,219-2,0-МЦ300-4-М30-Б
ОМККС-12(66)-02-гц МТЛЕ 250.12.001126621239530035274Ф04ФМ-0,219-2,0-МЦ300-4-М30-Б

Расчет параметров фундаментного блока производится исходя из климатических условий, ветрового района эксплуатации и параметров грунта. Для расчёта необходима услуга проектной организации. Закладные детали фундамента заказываются отдельно.


Приведенная таблица носит справочный характер. При размещении заказа указывайте ветровой район (СП 20.13330.2016) и климатическое исполнения (ГОСТ 16350) в бланке технического задания.


ООО «Металлек» оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия, кроме того, вес изделия, указанный в таблице, является расчетным, и согласно требованиям ГОСТ 19903-2015 и ГОСТ 10704-91, допускается отклонение фактического веса от расчетного.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

ОМККС Наименование опоры -7 Высота опоры (60) Верхний диаметр -02 Обустройство люка:
— 01 люк
— 02 люка
— 03 люка
-ГЦ Покрытие:
ГЦ — горячий цинк
ГЦ+Л — горячий цинк + лакокрасочное покрытие

Пример маркировки круглоконической складывающейся опоры: ОМККС-7(60)-02-ГЦ. ОМККС — опора металлическая круглоконическая складывающаяся; 7 — высота опоры, м; (60) — верхний диаметр, мм; 02 — количество люков (01, 02 или 03); ГЦ — покрытие горячим цинком, ГЦ+Л — горячий цинк и лакокрасочное покрытие.
