Опоры освещения несиловые

ОМКК Опора металлическая
круглоконическая

Несиловые

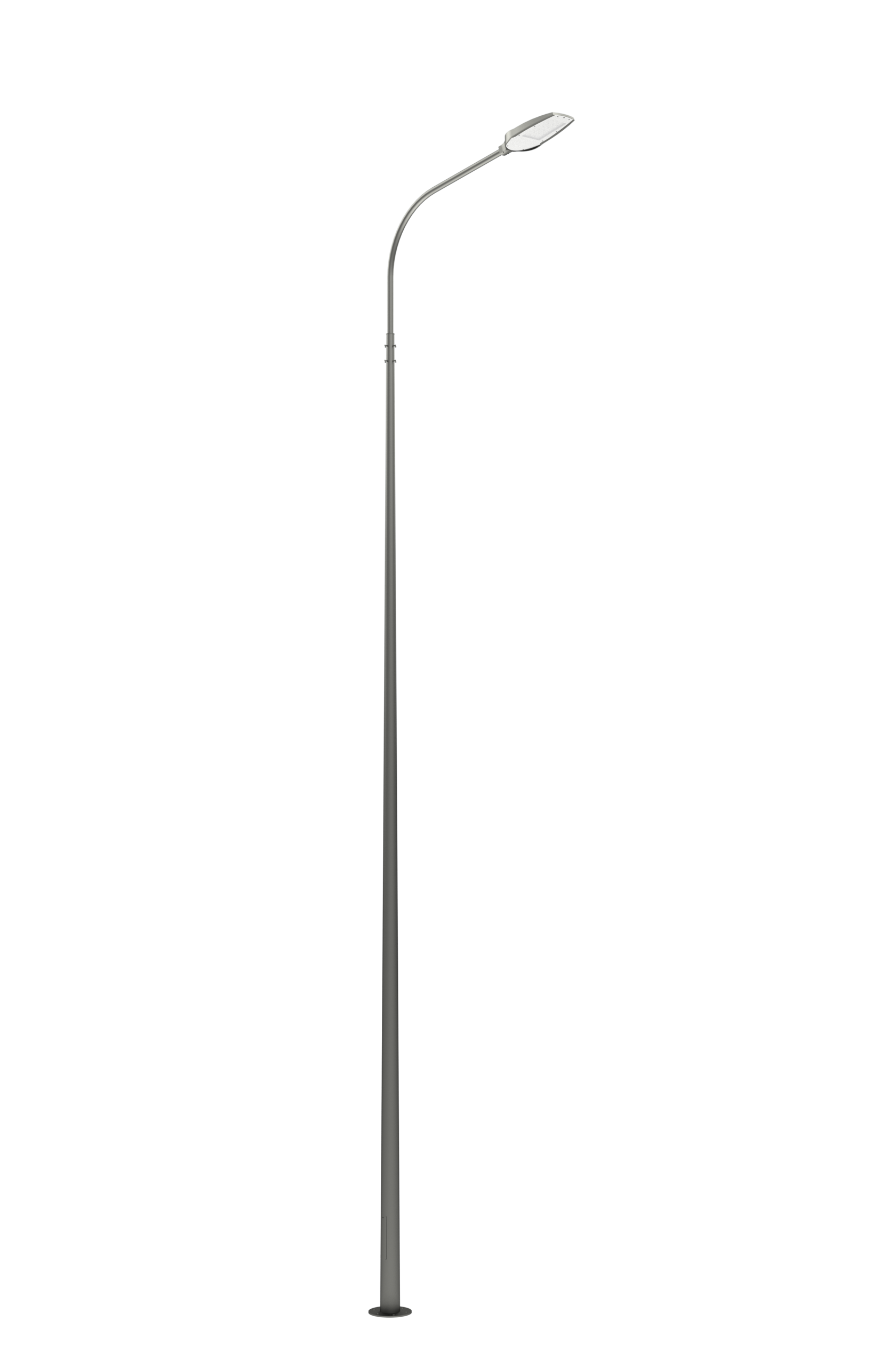

Опора металлическая круглоконическая ОМКК со светильником

Круглоконические опоры изготавливаются из высококачественного листового проката, методом гибки с последующей автоматической проваркой продольного шва по всей длине ствола опоры. Защита от коррозии осуществляется методом горячего цинкования.

Декоративное исполнение отличается невидимым продольным швом, при этом прочностные характеристики опоры остаются неизменными.

Опора устанавливается с помощью фланцевого соединения к закладной детали фундамента. Подвод питания осуществляется подземным способом через ревизионные окна закладного элемента.

Возможны различные исполнения опор по техническому заданию заказчика.

Опции

ОБласти применения

Промышленное освещение

Дорожное освещение

Городская среда и парки

Опции опоры ОМКК

Болты
Скрытые гайки
Патрубок
Без отверстий для крепежа
Верхний фланец
Бонки
Без лючка
2 лючка
3 лючка
Скрытый шов
Окраска по палитре RAL

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОПОР

ОМКК-3(60)-02-гц; МТЛЕ 210.03.001; 3; 60; 98; 195; 150; 19; 21; Ф0; 4; ФМ-0,108-1,0-МЦ150-4-М16-Б ОМКК-3(75)-02-гц; МТЛЕ 210.03.101; 3; 75; 113; 195; 150; 19; 24; Ф1; 4; ФМ-0,108-1,0-МЦ150-4-М16-Б ОМКК-4(60)-02-гц; МТЛЕ 210.04.001; 4; 60; 110; 195; 150; 19; 28; Ф0; 4; ФМ-0,108-1,0-МЦ150-4-М16-Б ОМКК-4(75)-02-гц; МТЛЕ 210.04.101; 4; 75; 125; 195; 150; 19; 36; Ф1; 4; ФМ-0,108-1,0-МЦ150-4-М16-Б ОМКК-4,5(60)-02-гц; МТЛЕ 210.45.001; 4,5; 60; 116; 195; 150; 19; 33; Ф0; 4; ФМ-0,108-1,0-МЦ150-4-М16-Б ОМКК-4,5(75)-02-гц; МТЛЕ 210.45.101; 4,5; 75; 131; 195; 150; 19; 38; Ф1; 4; ФМ-0,108-1,0-МЦ150-4-М16-Б ОМКК-5(60)-02-гц; МТЛЕ 210.05.001; 5; 60; 122; 195; 150; 19; 37; Ф0; 4; ФМ-0,108-1,2-МЦ150-4-М16-Б ОМКК-5(75)-02-гц; МТЛЕ 210.05.101; 5; 75; 137; 195; 150; 19; 43; Ф1; 4; ФМ-0,133-1,2-МЦ150-4-М16-Б ОМКК-6(60)-02-гц; МТЛЕ 210.06.001; 6; 60; 134; 195; 150; 19; 45; Ф0; 4; ФМ-0,133-1,2-МЦ150-4-М16-Б ОМКК-6(75)-02-гц; МТЛЕ 210.06.101; 6; 75; 149; 195; 150; 19; 54; Ф1; 4; ФМ-0,159-1,2-МЦ150-4-М16-Б ОМКК-7(60)-02-гц; МТЛЕ 210.07.001; 7; 60; 146; 295; 200; 24; 59; Ф0; 4; ФМ-0,159-1,5-МЦ200-4-М20-Б ОМКК-7(75)-02-гц; МТЛЕ 210.07.101; 7; 75; 161; 295; 200; 24; 69; Ф1; 4; ФМ-0,159-1,5-МЦ200-4-М20-Б ОМКК-8(60)-02-гц; МТЛЕ 210.08.001; 8; 60; 158; 295; 200; 24; 75; Ф0; 4; ФМ-0,159-1,5-МЦ200-4-М20-Б ОМКК-8(70)-02-гц; МТЛЕ 210.08.101; 8; 70; 168; 295; 200; 24; 79; Ф1; 4; ФМ-0,159-1,5-МЦ200-4-М20-Б ОМКК-8(75)-02-гц; МТЛЕ 210.08.201; 8; 75; 173; 295; 200; 24; 82; Ф1; 4; ФМ-0,159-1,5-МЦ200-4-М20-Б ОМКК-9(60)л-02-гц; МТЛЕ 210.09.001; 9; 60; 170; 395; 300; 28; 96; Ф0; 4; ФМ-0,159-2,0-МЦ300-4-М24-Б ОМКК-9(75)л-02-гц; МТЛЕ 210.09.101; 9; 75; 185; 395; 300; 28; 106; Ф1; 4; ФМ-0,159-2,0-МЦ300-4-М24-Б ОМКК-9(75)-02-гц; МТЛЕ 210.09.102; 9; 75; 186; 395; 300; 28; 135; Ф1; 4; ФМ-0,159-2,0-МЦ300-4-М24-Б ОМКК-9(102)-02-гц; МТЛЕ 210.09.201; 9; 102; 212; 395; 300; 28; 163; Ф2; 4; ФМ-0,219-2,0-МЦ300-4-М24-Б ОМКК-10(75)л-02-гц; МТЛЕ 210.10.001; 10; 75; 197; 395; 300; 28; 120; Ф1; 4; ФМ-0,159-2,0-МЦ300-4-М24-Б ОМКК-10(75)-02-гц; МТЛЕ 210.10.002; 10; 75; 197; 395; 300; 28; 154; Ф1; 4; ФМ-0,219-2,0-МЦ300-4-М24-Б ОМКК-10(90)-02-гц; МТЛЕ 210.10.101; 10; 90; 212; 395; 300; 28; 175; Ф2; 4; ФМ-0,219-2,0-МЦ300-4-М24-Б ОМКК-11(75)-02-гц; МТЛЕ 210.11.001; 11; 75; 209; 395; 300; 35; 177; Ф1; 4; ФМ-0,219-2,0-МЦ300-4-М30-Б ОМКК-12(66)-02-гц; МТЛЕ 210.12.001; 12; 66; 212; 395; 300; 35; 189; Ф0; 4; ФМ-0,219-2,0-МЦ300-4-М30-Б

Расчет параметров фундаментного блока производится исходя из климатических условий, ветрового района эксплуатации и параметров грунта. Для расчёта необходима услуга проектной организации. Закладные детали фундамента заказываются отдельно.

Приведенная таблица носит справочный характер. При размещении заказа указывайте ветровой район (СП 20.13330.2016) и климатическое исполнения (ГОСТ 16350) в бланке технического задания.

ООО «Металлек» оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия, кроме того, вес изделия, указанный в таблице, является расчетным, и согласно требованиям ГОСТ 19903-2015 и ГОСТ 10704-91, допускается отклонение фактического веса от расчетного.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

ОМКК Наименование опоры -3 Высота опоры (75) Верхний диаметр -02 Обустройство люка:
— 01 люк
— 02 люка
— 03 люка -ГЦ Покрытие:
ГЦ — горячий цинк
ГЦ+Л — горячий цинк + лакокрасочное покрытие
